Горизонтальный станок для сверления стекла ENKONG. Модель ZJ130

Горизонтальный станок для сверления стекла ENKONG. Модель ZJ130
Связь с ведущим специалистом
+7 (702) 489 99 98

Цена по запросу

Ø отверстий: 4 - 220 мм

Mин. размер: 150 х 150 мм

Mакс. размер: 2,6 х 2,4 м

Мощность: 4,95 кВт

Вес: 1100 кг


Оптимальный выбор
Низкие цены и широкий ассортимент
Всегда рядом
Широкая сеть представительств
Доставка в срок
Оперативная доставка и выгрузка товара

НАЗНАЧЕНИЕ:

Предназначен для сверления отверстий в пласти стекла без сколов за счет двухсторонней обработки.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха,обрабатывающие детали из стекла различных производственных объемов. Мебельные комбинаты и фабрики,использующие стекло в выпускаемых изделиях. В стекольных мастерских для выполнения индивидуальных заказов.

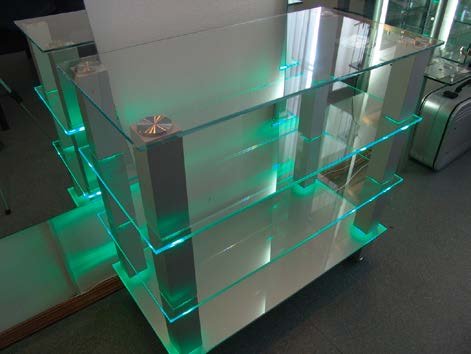

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

 height=180 src=/upload/stanki/steklo/40/1.jpg width=250/> <img alt=

 height=180 src=/upload/stanki/steklo/40/3.jpg width=250/> <img alt=


СХЕМА ОБРАБОТКИ:

горизонтальные

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Сверление на станке в полуавтоматическом режиме.
  • Устройство для быстрого изменения глубины засверливания в стекло нижнего сверла.
  • Система очистки сверел от плашек обеспечивает непрерывную обработку без остановки станка.
  • Верхний прижим исключает вибрацию и смещение обрабатываемого стекла.
  • Дополнительный стол с обрезиненными роликами обеспечивает свободное перемещение стекла.
  • Увеличенный диаметр обрабатываемых отверстий.
  • Регулировка частоты вращения шпинделя.
  • Централизованный узел смазки.
  • Система охлаждения.
  • Удобная система управления станком.
  • Система лазерного позиционирования.
  • Дополнительное освещение рабочего места.
  • Упоры для позиционирования заготовок.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

горизонтальные

СТАНИНА

Станина коробчатой формы,выполненная из толстостенного металла,повышенной жесткости и виброустойчивости,прошедшая специальную термообработку. Обеспечивается точность сверления и долговечность эксплуатации станка без потери точностных параметров.

горизонтальные

ОСНОВНОЙ РАБОЧИЙ СТОЛ

Предназначен для базирования обрабатываемого стекла в зоне сверления по точно настроенным упорам в размер. Поверхность стола облицована резиновым материалом,что создает наилучший контакт стекла с рабочей поверхностью стола при обработке.

горизонтальные

ДОПОЛНИТЕЛЬНЫЙ РАБОЧИЙ СТОЛ

Сварной конструкции из металлического профиля с установленными на нем резиновыми роликами. Ролики обеспечивают возможность перемещения заготовок больших размеров по столу без усилий.
Предназначен для установки и базирования к упорам деталей больших размеров.

горизонтальные

ПОДЪЕМ ДОПОЛНИТЕЛЬНОГО РАБОЧЕГО СТОЛА

Необходим для осуществления свободного перемещения стекла большого размера по роликам относительно основного обрезиненного стола. Обеспечивается четырьмя пневмоцилиндрами,установленные в углах стола.

горизонтальные

ВЕРХНИЙ ПРИЖИМ СТЕКЛА

Обеспечивает четкую фиксацию заготовки в момент обработки. Исключает вибрацию и смещение обрабатываемой детали. Включается с основной кнопочной панели.

горизонтальные

СИСТЕМА ПЕРЕМЕЩЕНИЯ СВЕРЛИЛЬНЫХ ШПИНДЕЛЕЙ С ГИДРАВЛИЧЕСКИМ ДЕМПФЕРОМ

Перемещение сверлильных шпинделей осуществляется пневматическими цилиндрами по команде от кнопки на панели управления. Уменьшение скорости сверлильного шпинделя в момент подхода сверла к поверхности стекла обеспечивается гидравлическим демпфером. Достигается плавный заход сверла в стекло на определенную глубину с обеспечением качественной поверхности обработанного отверстия.

горизонтальные

ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов,приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов.

горизонтальные

СИСТЕМА ОХЛАЖДЕНИЯ

Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали,что обеспечивает их долговечность и предотвращает поверхность баков от коррозии.

горизонтальные

ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ

Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова обеспечивает повышенную безопасность работы на станке.

горизонтальные

ДВУХСТОРОННЕЕ СВЕРЛЕНИЕ

Применение двухсторонней обработки отверстий в стекле позволяет обеспечить,за счет предварительного высверливания с противоположной стороны,сверление без сколов на поверхности стекла вокруг отверстия.

Модель ZJ130
Диаметр обрабатываемых отверстий,мм 4 - 200
Размеры обрабатываемого стекла:
Макс. длина,мм 2700
Макс. ширина,мм 2200
Размеры основного рабочего стола,мм 800 х 800
Частота вращения сверлильного шпинделя,об/мин 1400 / 2800
Общая установленная мощность,кВт 4,95
Габаритные размеры:
Длина,мм 2200
Ширина,мм 2500
Высота,мм 1700
Вес,кг 1100
