Макс.скорость резки: 180 м/мин
Ускорение: 3 м/с²
Толщина стекла: 3 - 20 мм
Мощность: 8; 10; 10 кВт
Вес: 1800; 2000; 2200 кг
НАЗНАЧЕНИЕ:
Предназначен для прямолинейного и фигурного раскроя листового стекла толщиной от 3 до 20 мм на детали заданных размеров.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по изготовлению стекольной продукции,по производству стеклопакетов для оконных блоков различной конструкции из древесины и пластика,в мебельном производстве,в цехах стеклообработки (стеклянные фасады,полки,витрины и др.) и предприятия строительной индустрии.

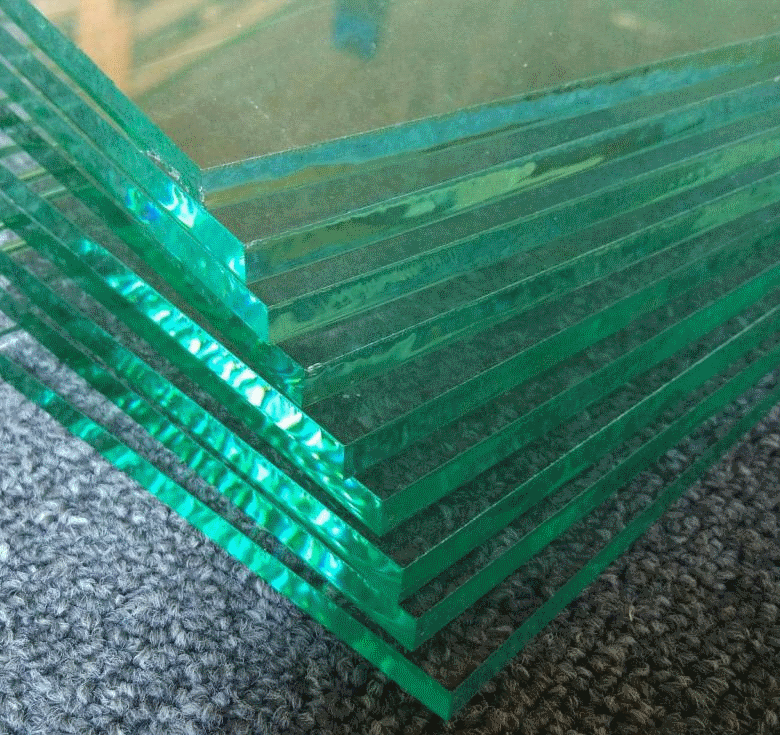

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
| |

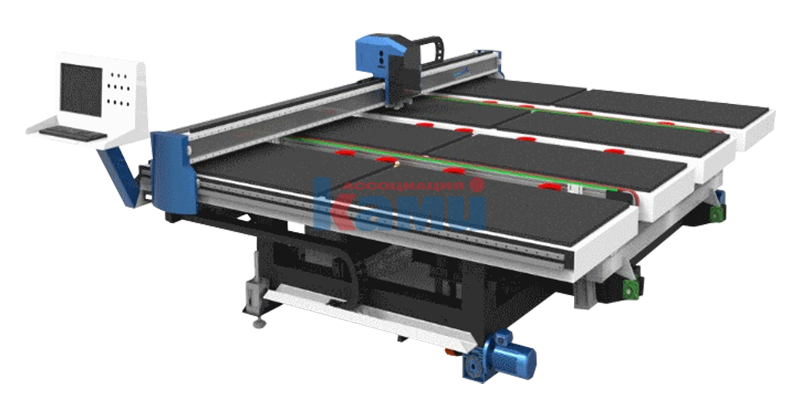

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| АВТОМАТИЧЕСКАЯ ЗАГРУЗКА СТЕКЛА
Подвижный загрузчик с вакуумными присосками,который забирает стекло из пирамиды,загружает листы по одному на стол для резки стекла. |
| ПРОГРАММА ОПТИМИЗАЦИИ КАРТ РАСКРОЯ Программа оптимизации раскроя стекла предназначена для компаний,занимающиеся раскроем листового стекла на множество разных по размеру и форме мелких заготовок,при этом существенно позволяет сократить количество отходов. Каждая отдельная заготовка может иметь собственные размеры,соответственно,и каждый план раскроя стекла будет отличаться от предыдущего. Опыт показывает,что создание планов раскроя вручную приводит примерно к 15 – 20 % отходов. Используя программа оптимизации - процент отхода в результате раскроя снижается до минимального уровня как 3 – 5 %. Программа оптимизации имеет функцию выбора вариантов оптимизации по приоритету минимального отхода,а так же мануальное составление раскроя и его редактирования. |
| АВТОМАТИЧЕСКИЙ ПРЯМОЛИНЕЙНЫЙ И ФИГУРНЫЙ РАСКРОЙ Режущая головка изготовлена из немецких комплектующих и может свободно вращаться на 360°,чтобы вырезать любую форму. Компьютерное управление перемещения режущей головки,автоматический раскрой согласно оптимизированному плану раскроя. |
| СТОЛ С ПОДДУВОМ Стол оснащен воздушной подушкой. В нижнюю часть корпуса стола встроен мощный вентилятор для подачи воздуха. Он равномерно распределяется на поверхности стола воздух и образует воздушную подушку для уменьшения силы трения при соприкосновении стекла с поверхностью стола,при всех операциях связанных с передвижением стекла. |
| ПУЛЬТ УПРАВЛЕНИЯ Пульт управления эргономичен и удобен,диалог «оператор-машина» легко осуществляется благодаря простому интерфейсу и удобному программному обеспечению. Автоматический контроль за работой станка позволяет оперативно определить причину и сигнал тревоги,отобразив причину неисправности на дисплее и предоставит соответствующие решение.Задача решается более удобно и своевременно,не затягивая производство. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| МАРКИРОВКА СТЕКЛА Автоматическое считывание: Автоматическое чтение программ без ручного управления Автоматическая печать: Автоматически распечатывается размер деталей,информацию о клиенте,номер заказа и другую информацию на этикетке Автоматическая вставка: этикеточная бумага автоматически прикрепляется к деловым остаткам. И размеры срезка учитываются в ЧПУ и используются при раскрое нового заказа. |
| АВТОМАТИЧЕСКАЯ КОНВЕЙЕРНАЯ ЛЕНТА Конвейер перемещает после раскроя стекло на дополнительный сервисный стол,на котором уже выполняется разлом стекла на заготовки. Это позволяет увеличить производительность стола раскроя,сэкономить время. |
| СЕРВИСНЫЙ СТОЛ Стол для разлома стекла можно использовать с основным столом с ЧПУ для раскроя стекла. Это позволяет значительно увеличить производительность. |
| Модель | JKM 2420 | JKM 3826 | JKM 3829 |
| Размеры листового стекла,мм | 2440 x 2000 | 3800 х 2600 | 3800 х 2900 |
| Толщина стекла,мм | 3 - 20 | 3 - 20 | 3 - 20 |
| Макс. вес стекла для подъема/опускания,кг | 250 | 500 | 700 |
| Скорость загрузки,сек | 20 - 40 | 20 - 40 | 20 - 40 |
| Скорость раскроя,м/мин | 180 | 180 | 180 |
| Точность раскроя,мм | ±0,2 | ±0,2 | ±0,2 |
| Мощность,кВт | 8 | 10 | 10 |
| Габаритные размеры: | |||
| Длина,мм | 3000 | 4500 | 4800 |
| Ширина,мм | 2500 | 3300 | 3300 |
| Высота,мм | 1400 | 1400 | 1400 |
| Вес,кг | 1800 | 2000 | 2200 |
